MFC-T系列

数显式气体质量流量控制器

产品概要

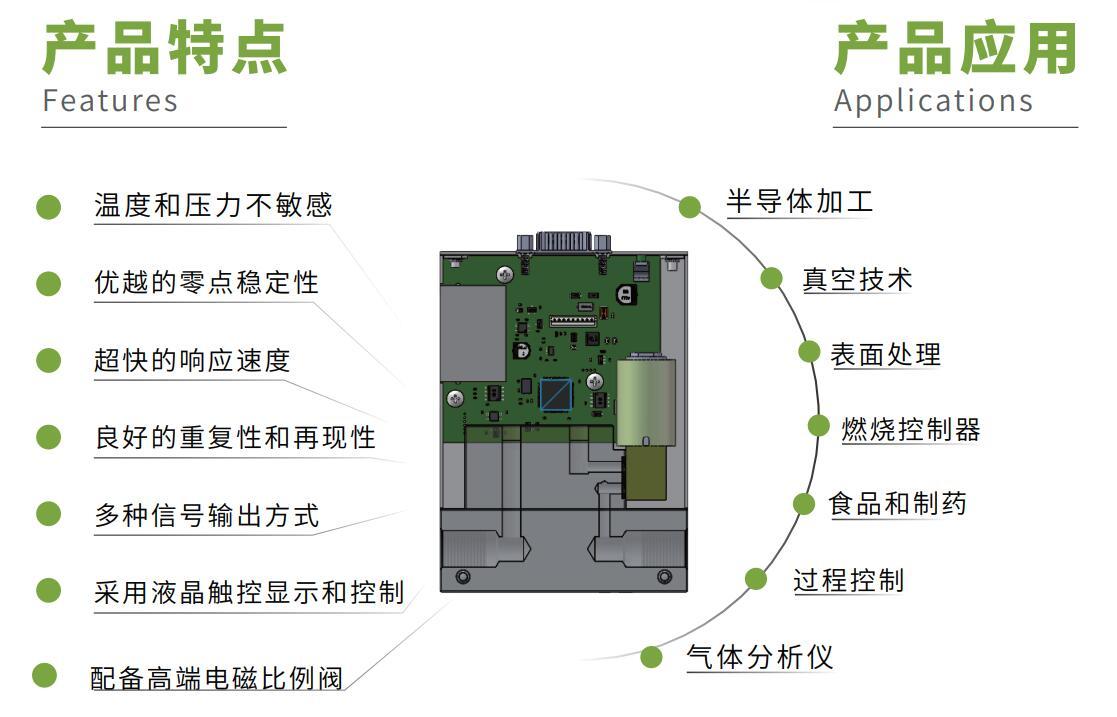

MFC-T系列质量流量控制器(Mass Flow Controller)是 一 款 专 为 工 业 特 气 测 控 应 用 所开 发 的 一 款 的 智 能 化 、高 精 度 气 体 流 量 控 制 器产 品,该 产 品 采 用 高 速 采 样 处 理 技 术 和 智 能 控制 算 法,并 配 备 有 高 端 电 磁 比 例 阀 、3 1 6 L 不 锈钢 气 路 座 、高 精 度 流 量 传 感 器 等,具 有 精 度 高 、响 应 速 度 快 、稳 定 性 好 等 特 点 。在 输 出 方 面,带有 工 业 级 液 晶 触 控 显 示 屏,具 备 流 量 设 置 、瞬时 流 量 和 累 积 流 量 显 示 等 功 能 。输 出 和 信 号 可选 择 :4 - 2 0 m A 和 0 - 5 V 模 拟 信 号,以 及 RS 4 8 5 、RS232 等 数 字 通 信 方 式 。
联系我们
  • 详情介绍
  • 规格参数
  • 产品应用
    • 商品名称: 数显式气体质量流量控制器
    • 商品编号: MFC-T系列

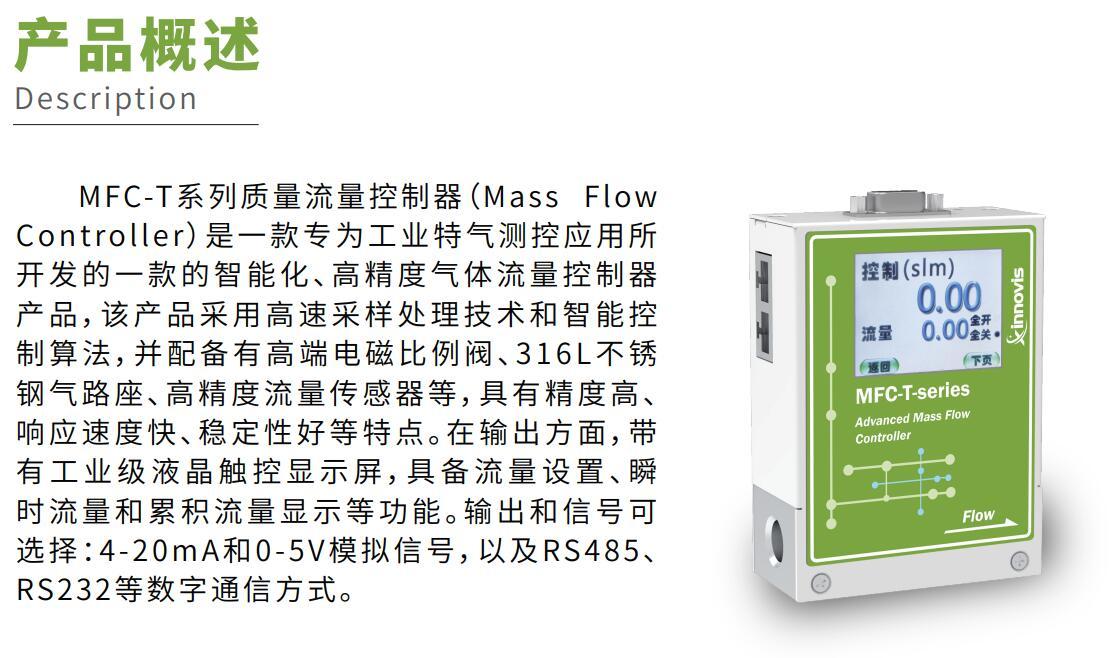

    MFC-T系列质量流量控制器(Mass Flow Controller)是 一 款 专 为 工 业 特 气 测 控 应 用 所开 发 的 一 款 的 智 能 化 、高 精 度 气 体 流 量 控 制 器产 品,该 产 品 采 用 高 速 采 样 处 理 技 术 和 智 能 控制 算 法,并 配 备 有 高 端 电 磁 比 例 阀 、3 1 6 L 不 锈钢 气 路 座 、高 精 度 流 量 传 感 器 等,具 有 精 度 高 、响 应 速 度 快 、稳 定 性 好 等 特 点 。在 输 出 方 面,带有 工 业 级 液 晶 触 控 显 示 屏,具 备 流 量 设 置 、瞬时 流 量 和 累 积 流 量 显 示 等 功 能 。输 出 和 信 号 可选 择 :4 - 2 0 m A 和 0 - 5 V 模 拟 信 号,以 及 RS 4 8 5 、RS232 等 数 字 通 信 方 式 。

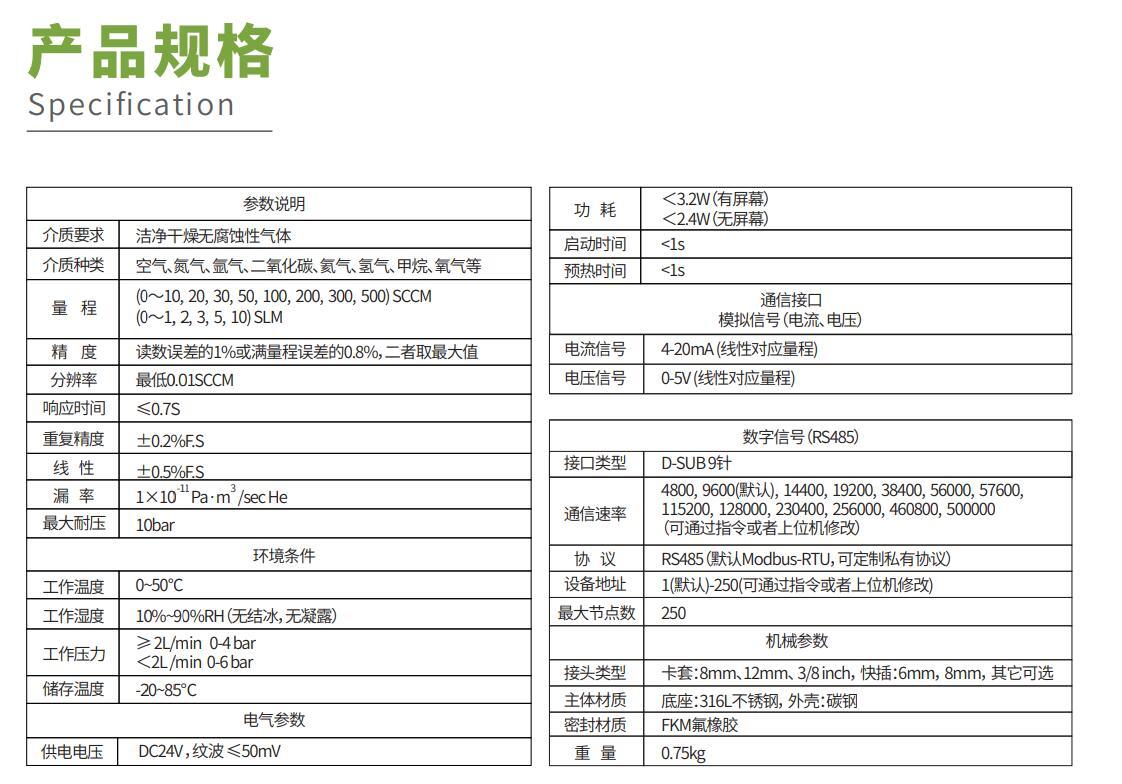

  • 参数说明
    介质要求 洁净干燥无腐蚀性气体
    介质种类 空气、氮气、氩气、二氧化碳、氦气、氢气、甲烷、氧气等
    量程

    (0~10, 100, 200, 300, 500) SCCM

    (0~1, 2, 3, 5, 10,20) SLM

    精度 读数误差的1%或满量程误差的0.8%,二者取最大值
    分辨率 最低0.01SCCM
    响应时间 ≤0.7S
    重复精度 ±0.2%F.S
    线性 ±0.5%F.S
    环境条件
    工作温度 0~50℃
    工作湿度 10%~90%RH(无结冰,无凝露)
    工作压力

    ≥ 2L/min 0-4 bar

    <2L /min 0-6 bar

    储存温度 -20~85℃
    电气参数
    功耗

    <3.2W(有屏幕)

    <2.4W(无屏幕)

    预热时间 <1s

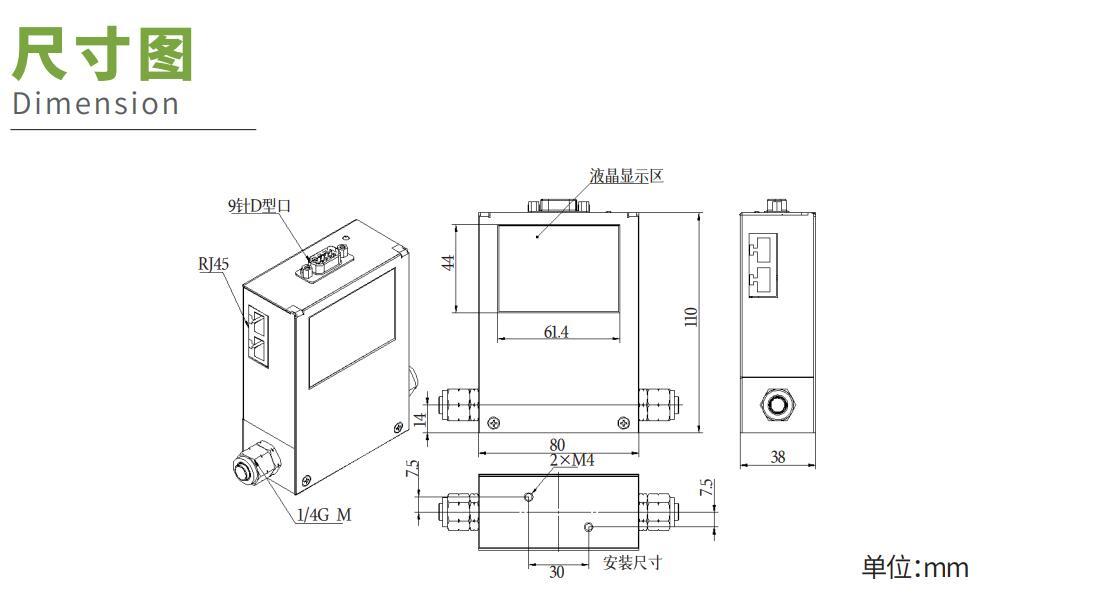

    机械参数
    主体材质 底座:316L不锈钢, 外壳:碳钢
    密封材质 FKM氟橡胶



  •

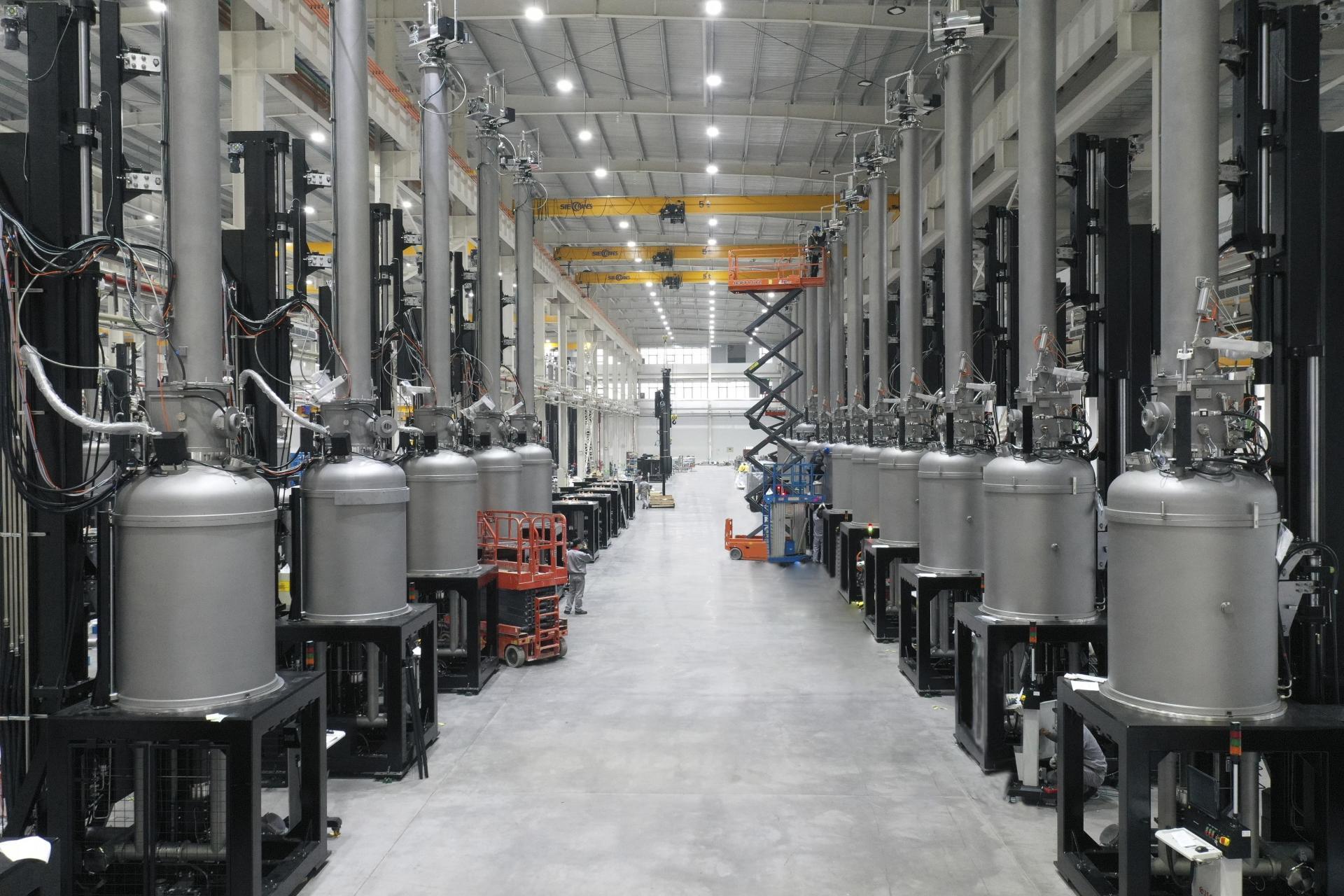

            单晶炉、晶体炉设备配气模块

         单晶炉是一种在惰性气体(氮气、氩气为主)环境中,用石墨加热器将多晶硅等多晶材料熔化, 用直拉法生长无错位单晶的设备。








       Low-E镀膜玻璃制作过程中的配气模块

    离线法生产Low-E玻璃,目前国际上普遍采用真空磁控溅射镀膜技术。在垂直式生产工艺中, 玻璃垂直放置在架子上,送入10-1帕数量级的真空环境中,通入适量的工艺气体(惰性气体Ar或反 应气体O2、N2),并保持真空度稳定,其中通入工艺气体需要气体质量流量控制器来进行精准测控。

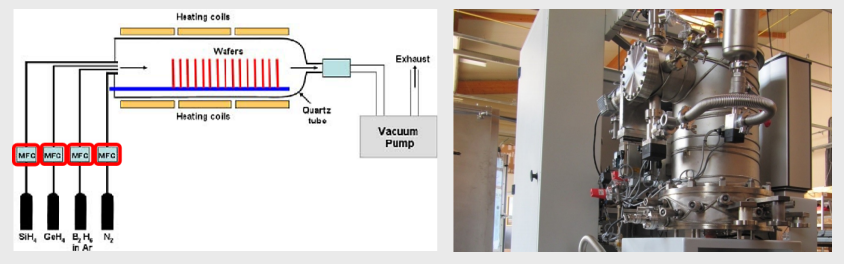

       氧化炉、扩散炉、LPCVD设备配气模块

    LPCVD低压力化学气相沉积法广泛用于氧化硅、氮化物、多晶硅沉积过程在管炉中执行。热氧化炉、扩散炉,用于大规模集成电路、分立器件、电力电子、光电器件和光导纤维等行业 的扩散、氧化、退火、合金及烧结等工艺。
